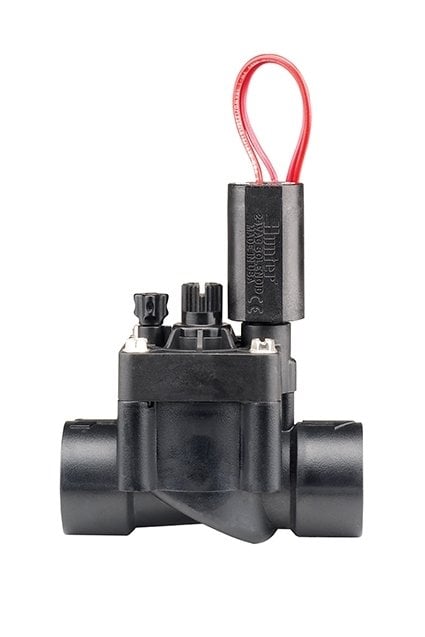

Selenoid Vana PGV101 1’’ 24V Bobinli
Bu çalışkan, ağır şartlara uygun vana, Hunter'ın çizgi üstü vanalarının en iyi özelliklerini sunar. Çoğu bireysel ve ticari saha uygulamasının zorluklarına dayanacak sağlamlıkla üretilen PGV çeşitli konfigürasyonlarla sunulmaktadır. Küçük peyzaj alanı uygulamaları için, PGV 1” gövde de 4 değişik biçimde sunulmaktadır: açılı, ,glob, erkek dişli x erkek dişli veya erkek dişli x rekorlu tasarım. Her modelin debi kontrolü olan ve olmayan versiyonu vardır. Büyük peyzaj alanı uygulamaları için, PGV 1-1/2” ve 2” glob/açılı modelleriyle (debi kontrollü) gelmektedir. Tüm modeller dayanıklı, yüksek kalitede konstrüksiyona ve gerilim hatalarını önlemek için sağlam bir diyaframa sahiptir.
-
Uygulama (PGV-100): Bireysel
-
Uygulama (PGV-101, 151, 201): Bireysel /hafif ticari
-
Ölçüler: 1", 1.5", 2" BSP
-
Dahili ve harici manuel tahliye olanağı, "vanadan" aktivasyonun kolay ve hızlı yapılmasını sağlar.
-
Maksimum mukavemete sahip dayanıklı cıvatalı kapak tasarımı
-
Üstün sızdırmazlık performansı için çift kenarlı diyafram contası tasarımı
-
Hunter'ın DC Latching solenoidli pilli kontrol üniteleri ile uyumludur
-
Sabit kapak cıvataları sorunsuz vana bakımı sağlar
-
Düşük debi özelliği Hunter'ın mikro sulama ürünlerinin kullanımını sağlar
-
Sorunsuz bakım için sabit pistonu kapsül içine alınmış 24 VAC solenoid
-
Sıcaklık Değeri: 66° C
-
Garanti süresi: 2 yıl
GELİŞMİŞ ÖZELLİK
DEBİ KONTROLÜ
Her bölgede debiyi ve basıncı hassas bir şekilde ayarlayarak sistemin verimliliğini en üst düzey çıkarır ve ömrünü uzatır
ACCU SYNC™ ÖZELLİKLİ
Hunter'ın yeni Accu Sync basınç regülatörü ile sprinklerde oluşabilecek aşırı basınç durumlarını engelleyin ve önemli ölçüde su tasarrufu sağlayın
ARITILMIŞ SU AYIRT ETME KAPAĞI
Mor kapaklar içilebilir olmayan sulama suyu kullanılan yerleri belirtir.
Çalışma Özellikleri
- Debi:
- Debi: 0,05 - 34 m3/sa (0,7 - 570 l/dk)
- Önerilen basınç aralığı: 1,5 - 10 bar (150 - 1000 kPa)
Solenoid Özellikleri
- 24 VAC solenoid
- 350 mA yüklü, 190 mA boşta, 60 Hz.
- 370 mA yüklü, 210 mA boşta, 50 Hz.
Fabrikada Monte Edilen Seçenekler
- Solenoidsiz vana
- DC latching solenoid
Kullanıcı Montaj Seçenekleri
- Solenoid iletken kapak (P/N 464322)
- DC latching solenoid (P/N 458200)
- Accu-Sync basınç regülatörü
- PGV-101 modelleri (P/N 269205) ve PGV-151/201 modelleri (P/N 607105 için arıtılmış su) ayırt etme çubuğu
| bar olarak PGV Basınç kaybı | ||||||
|---|---|---|---|---|---|---|
| Durchfluss | 1" | 1½" | 2" | |||
| m³/sa | Glob | Açılı | Glob | Açılı | Glob | Açılı |
| 0,3 | 0,1 | 0,1 | ||||
| 1,0 | 0,1 | 0,1 | ||||
| 2,5 | 0,1 | 0,1 | ||||
| 3,5 | 0,2 | 0,1 | ||||
| 4,5 | 0,2 | 0,1 | 0,2 | 0,2 | 0,1 | 0,1 |
| 7,0 | 0,4 | 0,2 | 0,2 | 0,2 | 0,1 | 0,1 |
| 8,0 | 0,2 | 0,2 | 0,1 | 0,1 | ||
| 9,0 | 0,2 | 0,2 | 0,1 | 0,1 | ||
| 11,0 | 0,3 | 0,2 | 0,1 | 0,1 | ||
| 13,5 | 0,3 | 0,3 | 0,1 | 0,1 | ||
| 18,0 | 0,4 | 0,4 | 0,2 | 0,1 | ||
| 22,5 | 0,6 | 0,5 | 0,3 | 0,2 | ||
| 27,0 | 0,8 | 0,8 | 0,4 | 0,3 | ||
| 30,5 | 0,6 | 0,5 | ||||
| 34,0 | 0,7 | 0,6 | ||||
| kPa olarak PGV Basınç kaybı | ||||||
|---|---|---|---|---|---|---|
| Durchfluss | 1" | 1½" | 2" | |||
| l/dk | Glob | Açılı | Glob | Açılı | Glob | Açılı |
| 4 | 8 | 7 | ||||
| 20 | 9,5 | 7 | ||||
| 40 | 13 | 7 | ||||
| 55 | 11 | 7 | ||||
